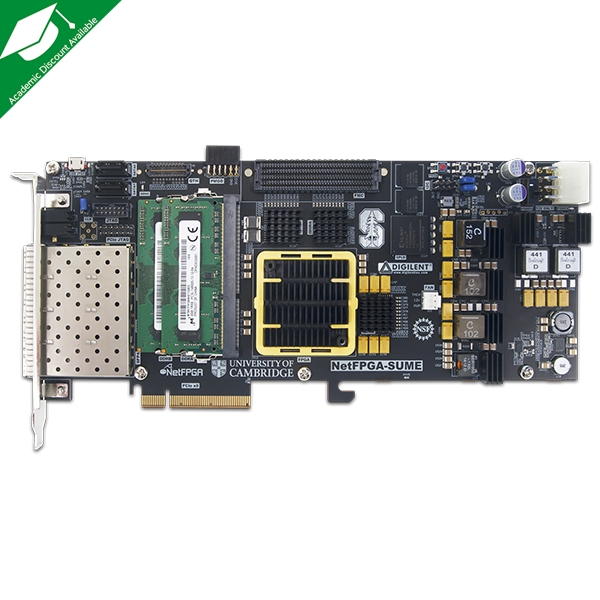

Virtex-7 FPGA SDN开发平台-NetFPGA SUME开发板

NetFPGA-SUME 是一款非常先进的电路板，具有有史以来生产的最大和最复杂的 FPGA 之一，即 Xilinx ® Virtex ®-7 690T 支持 30 个 13.1 GHz GTH 收发器。四个 SFP+ 10Gb/s 端口、由 500MHzQDRII+ 和 1866MT/s DDR3 SoDIMM 设备构建的五个独立高速内存组以及一个八通道第三代 PCIe 提供了令人难以置信的吞吐量，并且可以支持大量高速数据流FPGA 结构和存储设备。其他功能包括在 FMC 和 QTH 扩展连接器以及 SATA 端口上总共展示 20 个收发器。

NetFPGA-SUME 的使命是为学生、研究人员和开发人员提供最先进的网络平台，无论是学习基础知识还是创建新的硬件和软件应用程序。该板卡轻松支持四个 10Gb/s 以太网端口上的同时线速处理，并且可以在板上操作和处理数据，

该板由 www.netfpga.org 上提供的大量免费 IP 块支持。

产品特征：

Xilinx Virtex-7 XC7V690T FFG1761-3芯片

Xilinx CPLD XC2C512 用于 FPGA 配置

PCIe Gen3 x8（8Gbps/通道）

两个 512Mbits Micron StrataFlash (PC28F512G18A)

编程环境：Xilinx Vivado ® 设计套件

三个 x36 72Mbits QDR II SRAM (CY7C25652KV18-500BZC)

两条 4GB DDR3 SODIMM (MT8KTF51264Hz-1G9E1)

用于 JTAG 编程和调试的 Micro USB 连接器（与 UART 接口共享）

一根用于编程/UART 的 Micro USB 电缆

QTH 连接器（8 个 RocketIO GTH 收发器）

四个支持 10Gbps 的 SFP+ 接口（4 个 RocketIO GTH 收发器）

两个 SATA-III 端口

用户 LED 和按钮

1 个 HPC FMC 连接器（10 个 RocketIO GTH 收发器）

一个 Pmod 端口

产品包含：

NetFPGA-SUME FPGA开发板

带保护泡沫设计的 Digilent 专用纸箱

1.2 米屏蔽高速 USB 2.0 Micro USB 电缆

该开发板目前原厂已经停产，推荐替代方案RPD-690 板卡，详细参数请参考PDF手册：
