什么是USRP？Ettus Research 通用软件无线电外设（USRP）设备为射频（RF）应用提供了一个灵活且可配置的平台，允许用户在很宽的频率和带宽范围内发送和接收信号。USRP Ettus是一个SDR平台，具有无与伦比的灵活性和多功能性。它允许您配置和自定义硬件和软件，以满足应用的特定要求。无论您需要无线通信、信号处理、雷达还是科学研究的解决方案，USRP Ettus 都能满足您的需求。

   我们提供一系列USRP Ettus 产品以满足您的需求，包括 USRP B200/B200mini/B210、B205mini-i 和 N210。B200/B210 是一款紧凑且经济实惠的 USRP 板，可提供高达 56 MHz 的瞬时带宽。B205mini-i 是一款低成本、USB 供电的 USRP 模块，可提供高达 30 MHz 的带宽。N210 是一款模块化的高性能 USRP 平台，可提供50 MHz的实时带宽。

   USRP 平台通过广泛的高性能射频硬件产品组合支持各种开发环境，是全球数千名工程师、业余爱好者和学生探索、原型设计和开发下一代无线技术的首选 SDR 平台。该软件定义无线电产品组合结合了易用性和强大的开源软件社区。利用USRP 硬件驱动程序™（UHD）的强大功能，工程师可以实现从开源到图形系统设计的软件选项生态系统。

   无论您是在寻找认知无线电、超值的 USRP 价格还是 Ettus 子板，我们都能满足您实现无线通信目标的需求。我们致力于为客户提供最优质的产品和服务。因此，我们很自豪能够提供广泛的 Ettus 产品，包括 USRP Ettus 放大器、USRP Ettus 衰减器和 USRP 本身。

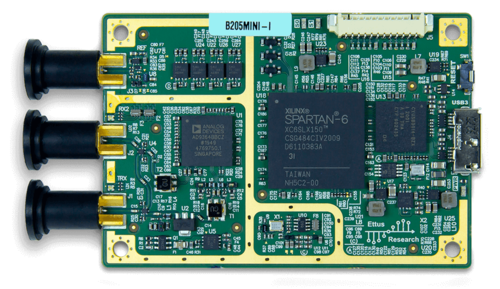

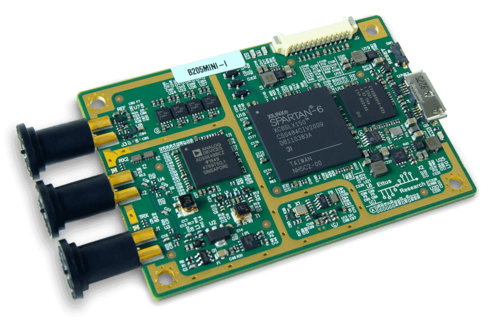

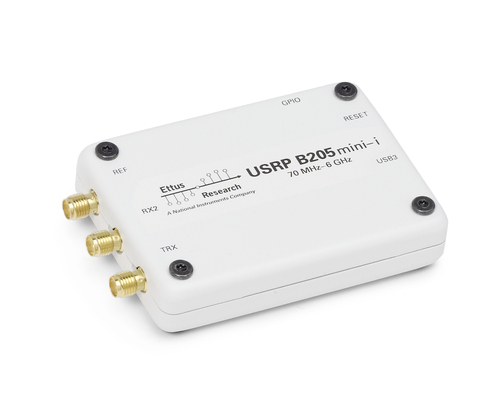

Ettus USRP B205mini-i：1x1,70MHz-6GHz SDR

PN：6002-410-021     USRP B205mini-i (Board only)

PN：471-045              USRP B205mini-i with enclosure

USRP B205mini-i 是一个灵活紧凑的平台，非常适合业余爱好者和 OEM 应用。它由 Ettus Research™ 设计，提供宽频率范围（70 MHz 至 6 GHz）和用户可编程的工业级 Xilinx Spartan-6 XC6SLX150 FPGA。类似的 Ettus USRP B200mini 仅限于较窄的工作温度范围，并使用更小的 FPGA。

 RF前端使用ADI公司的AD9364 RFIC收发器，瞬时带宽为56 MHz。该板由高速 USB 3.0 连接提供总线供电，用于将数据流式传输到主机。USRP B205mini-i 还包括用于 GPIO、JTAG 和与 10 MHz 时钟参考或 PPS 时间参考输入信号同步的连接器。

用软件定义无线电（SDR）开展低成本实验

在广泛的应用中试验USRP B205mini-i，包括：FM和电视广播、蜂窝、GPS、WiFi、ISM等。用户可以立即在 GNU Radio 中开始原型设计，并参与开源 SDR 社区。USRP 硬件驱动程序™ （UHD） 软件的全面支持允许从现有设计中无缝重用代码，与 HDSDR 和 OpenBTS 等开源应用程序兼容，以及升级到行业就绪型 USRP 系统的路径，以满足应用要求。

关键参数：

Features

射频规格

Channels: 1 TX, 1 RX

Frequency range: 70 MHz to 6 GHz

Instantaneous Bandwidth: Up to 56 MHz

IIP3 (at typical NF): -20 dBm

Power Output: >10 dBm

Receive Noise Figure: <8 dB

转换器性能和时钟

ADC Sample Rate (Max.): 61.44 MS/s

ADC Resolution: 12 bits

DAC Sample Rate (Max.): 61.44 MS/s

DAC Resolution: 12 bits

Host Sample Rate (16b): 61.44 MS/s

Frequency Accuracy: +/-2.0 ppm

供电

USB Power: 5V

物理特征

Dimensions: 83.3 x 50.8 x 8.4 mm

Weight: 24.0 g

应用环境

Operating Temp. Range: 0 - 45 °C (extended to -40-75 °C with enclosure kit)

USRP Hardware Driver 3.9.2 (or later)

GNU Radio

同步性

10 MHz clock reference

PPS time reference

合规性

HTC: 8471809000

ECCN: 3A992.a

套件内包含：

USRP B205mini-i 主板

USRP Enclosure Kit 外壳套件可作为捆绑选项购买，也可单独购买。

USB 3.0 线缆

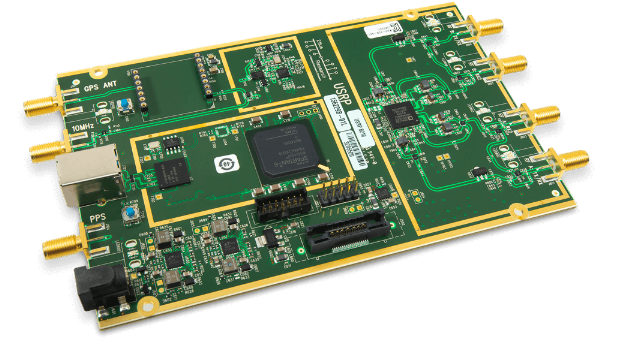

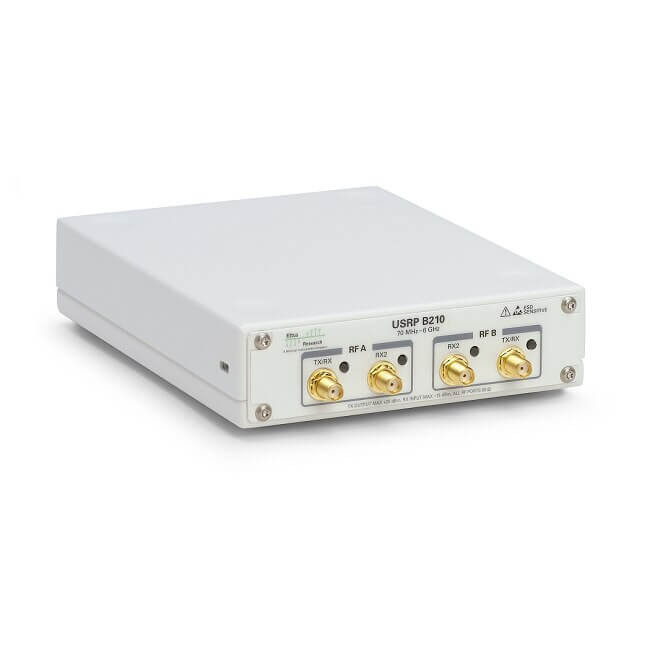

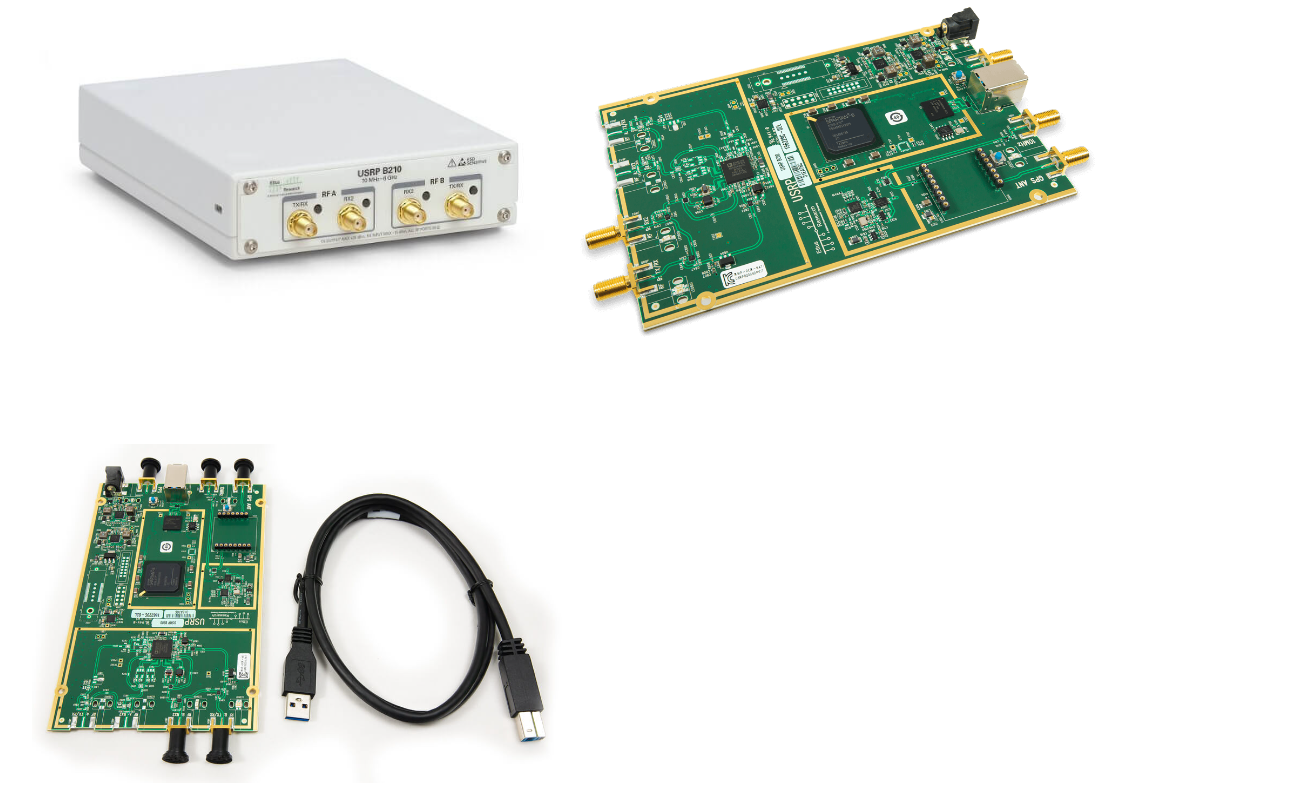

Ettus USRP B210: 2x2, 70MHz-6GHz SDR

PN：6002-410-024     USRP B210 (Board only)

PN：471-043              USRP B210 with Enclosure kit

USRP B210 提供完全集成的单板通用软件无线电外设 （USRP™） 平台，连续频率覆盖范围为 70 MHz – 6 GHz。 它专为低成本实验而设计，集成了提供高达 56MHz 实时带宽的 RFIC 直接变频收发器 AD9361、开放且可重新编程的 Spartan-6 FPGA 以及快速 SuperSpeed USB 3.0 连接.对 USRP 硬件驱动程序™（UHD）软件的全面支持允许您立即开始使用 GNU Radio 进行开发，使用 OpenBTS 制作您自己的 GSM 基站原型，并将代码从 USRP B210 无缝过渡到更高性能、行业化的USRP平台。绿色 PCB（修订版 6 或更高版本）的用户可以使用外壳附件套件来组装保护钢外壳。

用软件定义无线电（SDR）进行低成本实验

   在广泛的应用中使用 USRP B210 进行试验，包括：FM 和电视广播、蜂窝网络、GPS、WiFi、ISM 等。用户可以立即在 GNURadio 中开始原型设计，并参与开源 SDR 社区。UHD 软件的全面支持允许从现有设计中无缝重用代码，与 HDSDR 和 OpenBTS 等开源应用程序兼容，以及升级到行业就绪型 USRP 系统的途径，以满足应用需求。

B210 系统架构

   USRP B210 上的集成射频前端采用新型 Analog Devices AD9361 设计，这是一款单芯片直接变频收发器，能够传输高达 56 MHz 的实时射频带宽。B210使用AD9361的两个信号链，提供相干MIMO功能。AD9361的板载信号处理和控制由Spartan-6 XC6SLX150 FPGA执行，该FPGA使用SuperSpeed USB 3.0连接到主机PC。USRP B210实时吞吐量以61.44MS/s正交为基准，为主机PC提供完整的56 MHz瞬时射频带宽，以便使用GNU Radio 或使用UHD API的应用程序进行额外处理。有关各种 SISO 和 MIMO 配置中的详细吞吐量功能，请参阅 USRP B200/B210 Benchmark表。

关键参数：

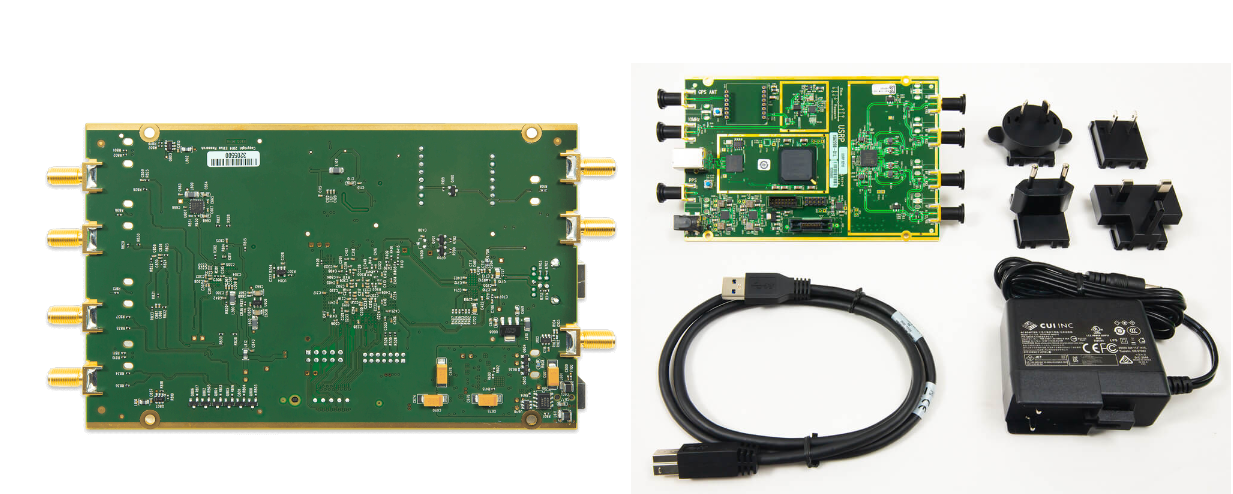

套件内包含：

• USRP B210 主板

• USRP Enclosure Kit 外壳套件可作为捆绑选项购买，也可单独购买

• USB 3.0 线缆

• 通用电源

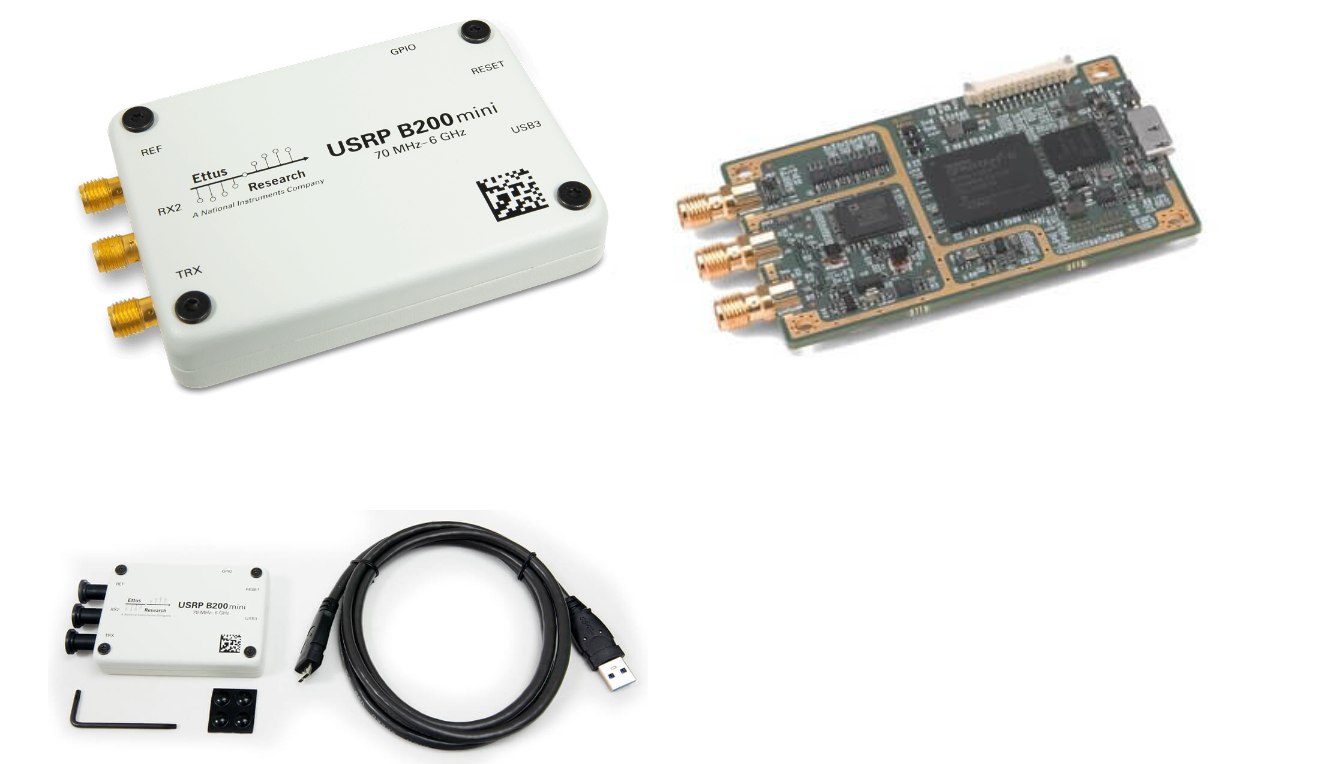

Ettus USRP B200mini: 1x1, 70MHz-6GHz SDR

PN：6002-410-022     USRP B200mini (Board only)

PN：471-044              USRP B200mini with Enclosure Kit

USRP B200mini 提供名片大小的 1×1 SDR/认知无线电。凭借70 MHz至6 GHz的宽频率范围和用户可编程的 Xilinx Spartan-6 XC6SLX75 FPGA，这款灵活紧凑的平台是业余爱好者和 OEM 应用的理想选择。类似的Ettus USRP B205mini-i 是工业温度版本，具有更大的 FPGA，适用于更高级的应用。

RF前端使用ADI公司的AD9364 RFIC收发器，瞬时带宽为56 MHz。该板由高速 USB 3.0 连接提供总线供电，用于将数据流式传输到主机。USRP B200mini 还包括用于 GPIO、JTAG 以及与 10 MHz 时钟参考或 PPS 时间参考输入信号同步的连接器。

用软件定义无线电（SDR）开展低成本实验

 USRP B200mini 适用于各种应用，包括：FM 和电视广播、蜂窝网络、GPS、WiFi、ISM 等。用户可以立即在 GNU Radio 中开始原型设计，并参与开源 SDR 社区。USRP 硬件驱动程序™ （UHD） 软件的全面支持允许从现有设计中无缝重用代码，与 HDSDR 和 OpenBTS 等开源应用程序兼容，以及升级到行业就绪型 USRP 系统的路径，以满足应用要求。

关键参数：

Features

射频规格

Analog Devices AD9364 RFIC transceiver

Xilinx Spartan-6 XC6SLX75 FPGA

Channels: 1 TX, 1 RX

Frequency range: 70 MHz to 6 GHz

Instantaneous Bandwidth: Up to 56 MHz

IIP3 (at typical NF): -20 dBm

Power Output: >10 dBm

Receive Noise Figure: <8 dB

转换器性能和时钟

ADC Sample Rate (Max.): 61.44 MS/s

ADC Resolution: 12 bits

DAC Sample Rate (Max.): 61.44 MS/s

DAC Resolution: 12 bits

Host Sample Rate (16b): 61.44 MS/s

Frequency Accuracy: ±2.0 ppm

供电

USB Power: 5V

物理特征

Peripherals: GPIO, JTAG

Dimensions: 83.3 x 50.8 x 8.4 mm

Weight: 24.0 g

应用环境

Operating Temp. Range: 0 - 40 °C (extended to -20-60 °C with enclosure kit)

USRP Hardware Driver 3.9.2 (or later)

GNU Radio, C/C++, Python

同步性

10 MHz clock reference

PPS time reference

合规性

HTC: 8471809000

ECCN: 3A992.a

套件内包含：

USRP B200mini主板

USRP Enclosure Kit 外壳套件可作为捆绑选项购买，也可单独购买。

USB 3.0 线缆

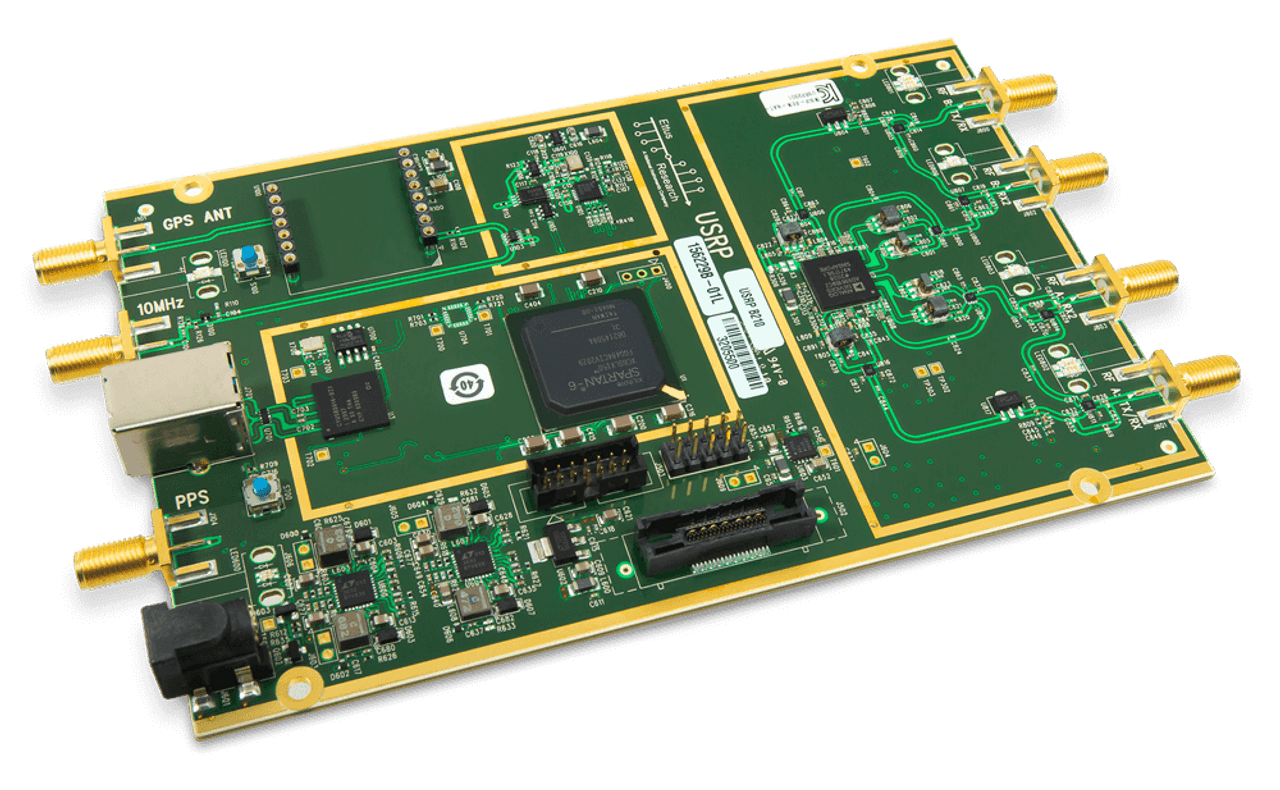

Ettus USRP B200: 1x1, 70MHz-6GHz SDR

PN：6002-410-023     USRP B200 (Board only)

PN：471-042              USRP B200 with Enclosure kit

USRP B200 提供完全集成的单板通用软件无线电外设平台，具有 70 MHz –6 GHz 的连续频率覆盖范围。 它专为低成本实验而设计，结合了提供高达 56MHz 实时带宽的完全集成的直接变频收发器、开放且可重新编程的 Spartan6 FPGA，以及快速方便的总线供电的 SuperSpeed USB 3.0 连接.对UHD（USRP硬件驱动程序）软件的全面支持使您可以立即开始使用GNU Radio进行开发，使用OpenBTS制作自己的GSM基站原型，并将代码从B200无缝过渡到更高性能的工业化USRP平台。外壳附件套件允许绿色 PCB 设备（修订版 6 或更高版本）的用户组装保护金属外壳。

用软件定义无线电（SDR）开展低成本实验

   在广泛的应用中试验 USRP B200，包括：FM 和电视广播、蜂窝网络、GPS、WiFi、ISM 等。用户可以立即在 GNURadio 中开始原型设计，并参与开源 SDR 社区。USRP 硬件驱动程序™ （UHD） 软件的全面支持允许从现有设计中无缝重用代码，与 HDSDR 和 OpenBTS 等开源应用程序兼容，以及升级到行业就绪型 USRP 系统的路径，以满足应用要求。

B200 系统架构

  USRP B200 上的集成射频前端采用 ADI 公司 AD9364 设计，AD9364 是一款单芯片直接变频收发器和数字基带处理器，能够传输高达 56 MHz 的实时射频带宽。B200采用AD9364的一个信号链，允许其由总线供电，并降低了软件和硬件设计的复杂性。AD9364的板载信号处理和控制由Spartan-6 XC6SLX75 FPGA执行，该FPGA使用SuperSpeed USB 3.0连接到主机PC。USRP B200 实时系统吞吐量以 61.44MS/s 正交为基准，为主机 PC 提供完整的 56 MHz 瞬时射频带宽，以便使用 GNU 无线电 SDR 设计环境进行额外处理。

关键参数：

Features

射频规格

Xilinx Spartan-6 XC6SLX75 FPGA

Channels: 1 TX & 1 RX, Half or Full Duplex

Frequency range: 70 MHz to 6 GHz

Instantaneous Bandwidth: up to 56 MHz

SSB/LO Suppression: .35/50 dBc

3.5 GHz deg RMS

6 GHz deg RMS

IIP3 (at typical NF): .20 dBm

Power Output: >10 dBm

Receive Noise Figure: <8 dB

转换器性能和时钟

ADC Sample Rate (Max.): 61.44 MS/s

ADC Resolution: 12 bits

ADC Wideband SFDR: 78 dBc

DAC Sample Rate (Max.): 61.44 MS/s

DAC Resolution: 12 bits

Host Sample Rate (16b): 61.44 MS/s

Frequency Accuracy: ±2.0 ppm

W/ GPS Unlocked TCXO Reference: ±75 ppb

W/ GPS Locked TCXO Reference: <1 ppb

供电

USB bus powered

物理特征

Grounded mounting holes

USB 3.0 SuperSpeed interface

Standard USB 3.0 connector

Dimensions: 97 x 155 x 15 mm

Weight: 350 g

应用环境

Operating Temp. Range: 0 - 45 °C

USRP Hardware Driver 3.9.2 (or later)

GNU Radio, C++ and Python APIs

同步性

10 MHz clock reference

PPS time reference

合规性

HTC: 8471809000

ECCN: 3A992.a

套件内包含：

USRP B200 主板

USRP Enclosure Kit 外壳套件可作为捆绑选项购买，也可单独购买

USB 3.0 线缆

Ettus USRP N210: High-bandwidth, High-dynamic Range SDR

PN：6002-410-026     N210 standalone

PN：6002-471-004     N210 with UBX-40 daughterboard

PN：6002-471-005     N210 with LFRX and LFTX daughterboards

Ettus Research™ USRP™ N210 是 USRP™（通用软件无线电外设）系列在售产品中性能最高的硬件类别，使工程师能够快速设计和实现功能强大、灵活的软件无线电系统。N210 硬件非常适合需要高射频性能和大带宽的应用。此类应用包括物理层原型设计、动态频谱接入和认知无线电、频谱监测、记录和回放，甚至网络传感器部署。网络系列产品提供具有高带宽和动态范围的MIMO功能。千兆以太网接口用作 N210 和主机之间的连接。这使用户能够同时在接收和发送方向上实现 50 MS/s 的实时带宽（全双工）。

   USRP N210 提供高带宽、高动态范围的处理能力。USRP N210 适用于需要此类快速开发的苛刻通信应用。该产品架构包括 Xilinx® Spartan® 3A-DSP 3400 FPGA、100 MS/s 双通道 ADC、400 MS/s 双通道 DAC 和千兆以太网连接，可将数据流式传输到主机处理器或从主机处理器传输数据。模块化设计允许 USRP N210 在 DC 至 6 GHz 的范围内工作，而扩展端口允许多个 USRP N210 系列设备同步并在 MIMO 配置中使用。

   USRP N210 可以以高达 50 MS/s 的速度流式传输到主机应用程序或从主机应用程序流出。用户可以在 FPGA 架构或板载 32 位 RISC 软核中实现自定义功能。FPGA 还具有在发射和接收方向上处理高达 100 MS/s 的潜力。FPGA 固件可以通过千兆以太网接口重新加载。

   网络串联 MIMO 连接位于每个单元的前面板上。可以使用可选的 MIMO 电缆连接两个网络系列单元，以实现完整的 2x2 MIMO 配置。外部 PPS 和基准输入也可用于创建更大的多通道系统。USRP 硬件驱动程序™是所有 Ettus Research 产品的官方驱动程序。USRP 硬件驱动程序支持Linux®, Mac OSX®, Windows®.

关键参数：

模块化架构：DC-6 GHz

双通道 100 MS/s、14 位 ADC

双通道 400 MS/s、16 位 DAC

DDC/DUC，分辨率为 25 mHz

高达 50 MS/s 的千兆以太网数据流

全相干MIMO能力

千兆以太网主机接口

2 Gbps 扩展接口

Spartan 3A-DSP 3400 FPGA （N210）

1 MB 高速 SRAM

辅助模拟和数字 I/O

2.5 ppm TCXO 频率基准

0.01 ppm，带 GPSDO 选件

支持与 GNU Radio、LabVIEW™ 和 Simulink™ 配合使用

套件内包含：

USRP N210 设备

电源供应器

2条SMA 屏蔽线

以太网线，3 M

螺丝套件

橡胶脚垫

USRP 入门指南

软件支持：

   可通过 USRP 硬件驱动程序 （UHD） 便捷的访问硬件。UHD 提供 C/C++ 和 Python API，支持所有 USRP 产品，使用户能够高效开发应用程序，然后随着需求的扩展在平台之间无缝转换设计。UHD 还为多种行业标准开发环境和框架提供跨平台支持，包括 RFNoC、LabVIEW 和 MATLAB/Simulink。为确保您对 UHD 的使用方式没有限制，它在 Linux、Windows 和 Mac OS 上可用。你喜欢图形化编程吗？试用 GNU Radio，这是一个免费的开源软件开发框架，提供图形设计方法。

 通过 Digilent 销售的所有 Ettus 产品均包含 Ettus 的标准保修。了解更多关于 Ettus.com 的信息。

所有产品支持，包括文档、项目和参考资料，都可以通过 Ettus 资源访问。
