边缘AI应用开发快速设计开发调试EK-U1-ZCU111-G评估板套件

产品概述

EK-U1-ZCU111-G 是 Zynq UltraScale+ RFSoC ZCU111 评估套件。

Zynq UltraScale+ RFSoC ZCU111 评估套件使设计人员能够快速启动无线、有线接入、预警（EW）/雷达

和其他高性能射频应用的射频级模拟设计。

该套件采用 Zynq UltraScale+ RFSoC，支持 8 个 12 位 4.096GSPS ADC、8 个 14 位 6.554GSPS DAC 和 8 个软判决前向纠错 (SD-FEC)。

该套件配备 Arm® Cortex®-A53 和 Arm Cortex-R5 子系统、UltraScale+ 可编程逻辑以及 Zynq UltraScale+ 器件中最高的信号处理带宽，

可提供快速、全面的射频模数信号链原型验证平台。

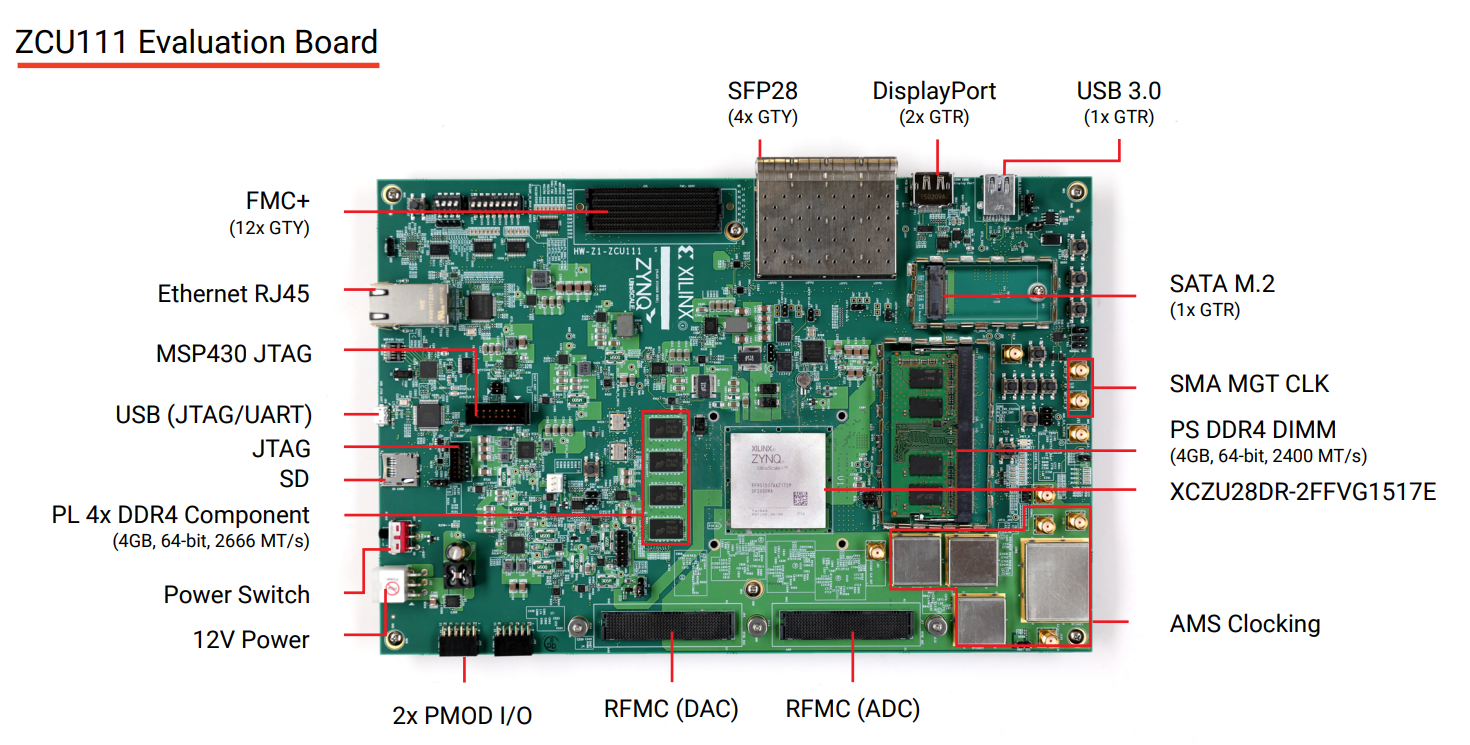

配备 XCZU28DR-2FFVG1517E RFSoC 的 Zynq UltraScale+ RFSoC ZCU111 评估板

DDR4 组件 - 4GB、64 位、2666MT/秒，连接到可编程逻辑 (PL)

DDR4 SODIMM - 4GB，64 位，2400MT/秒，连接至处理器子系统 (PS)

串接 SFP28 保持架，最多支持 4 个 SFP/SFP+/zSFP+/SFP28 模块

XM500 RFMC 平衡变压器附加卡，带 4 个 DAC/4 ADC 至平衡器 4 个 DAC/4 ADC 至 SMA

高度为 299.99 mm，宽度为 199.99 mm，厚度（+/-5%）为 2.74 mm

工作环境温度范围：0°C至+45°C

显示：DIP开关、LED指示灯、按钮、VESA DisplayPort 1.2

2个FMC-HPC接口，2个PMOD接口，2个RFMC 1.0接口

12V 壁式适配器，兼容 ATX 电源

内容

ZCU111评估板、XM500 RFMC平衡变压器扩展卡、6个滤波器、SD卡、6根SMA电缆、

以太网电缆、Micro USB电缆、Vivado®设计套件：系统版凭证、电源线和适配器。

警告

保修信息: Xilinx开发板、套件、编程电缆产品购买之日起, 90天保修。

注释

不可取消和退货 (NCNR)。 本产品自购买之日起九十 (90) 天内保修。

AMD 产品仅授权（和销售）给客户使用，不得转售或以其他方式转给任何第三方。
