ADI's CN0531: Programmable 20-Bit Precision DC Voltage Source

严苛的测试和测量应用需要一位数ppm（百万分之一）的温度漂移、亚ppm的线性度和可预测的低噪声性能。ADI公司的CN0531提供非常稳定的可编程20位精密电压源，可生成精确的线性、双极性±5 V直流电压。这是科学仪器和测量设备、自动化测试设备、工厂自动化和控制、化学分析以及许多其他高精度应用的关键组成部分。

The most demanding test and measurement applications require single digit, part per million temperature drift, sub-ppm linearity, and low, predictable noise performance. Analog Devices' CN0531 provides a very stable and precise programmable 20-bit voltage source that generates a precision, linear, bipolar ±5 V DC voltage. This is a critical component of scientific instrumentation and measurement equipment, automated test equipment, factory automation and control, chemical analysis, and many other high precision applications.

开始使用

测试CN-0531参考设计所需的基本步骤和设备如下所述。有关设置说明的更多信息和完整详情，请参阅CN0531用户指南。

设备要求

需要以下设备：

带USB端口的PC

串行终端程序，如Tera Term或PuTTY

EVAL-CN0531-PMDZ参考设计板

EVAL-ADICUP3029 开发平台板

ADuCM3029_demo_cn0531.hex 文件

microUSB转USB A型线

6½数字或更高Truevolt DMM

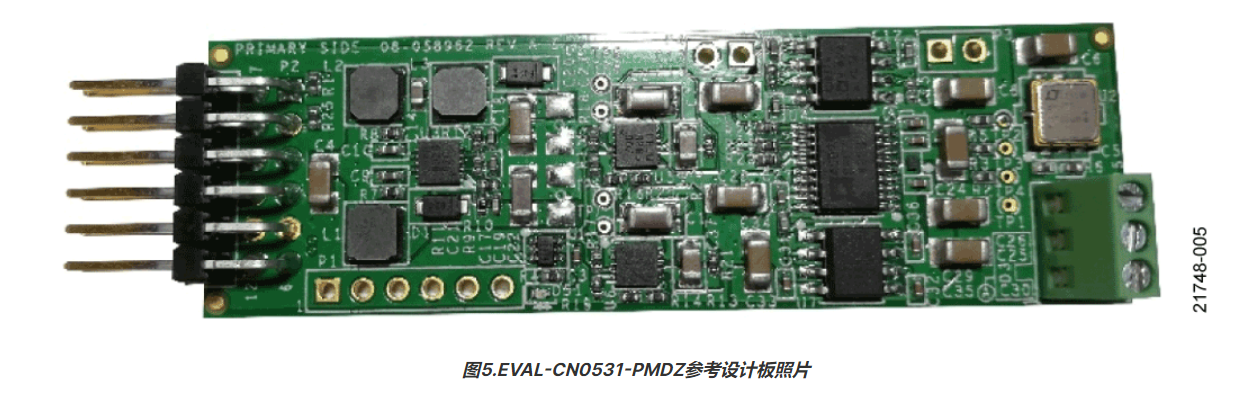

功能框图

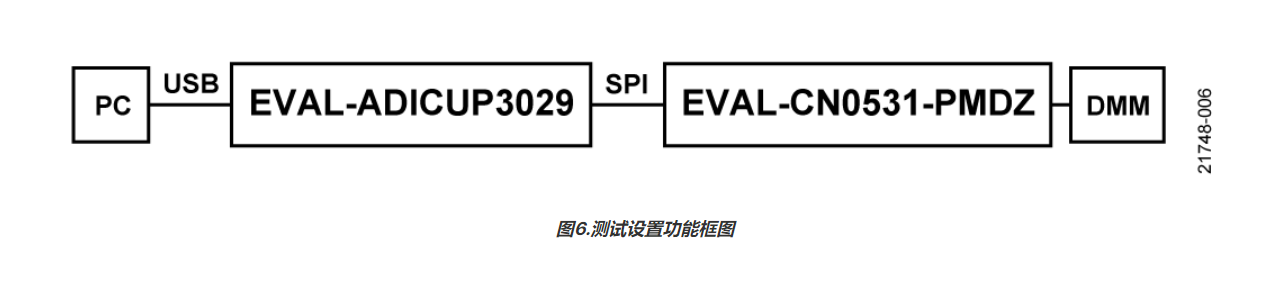

图6所示为CN-0531测试设置的功能框图。

测试

请执行以下步骤来测试该电路：

1、使用P8连接器将EVAL-CN0531-PMDZ连接到EVAL-ADICUP3029（参见图7）。

2、将DMM连接到EVAL-CN0531-PMDZ。

3、将USB A型连接器插入PC，将microUSB连接器插入EVAL-ADICUP3029。

4、将aducm3029_CN0531_demo.hex固件刷到EVAL-ADICUP3029上。

5、按EVAL-ADICUP3029上的3029_Reset按钮。

6、打开一个串行终端，将EVAL-ADICUP3029连接到PC，并键入help命令。

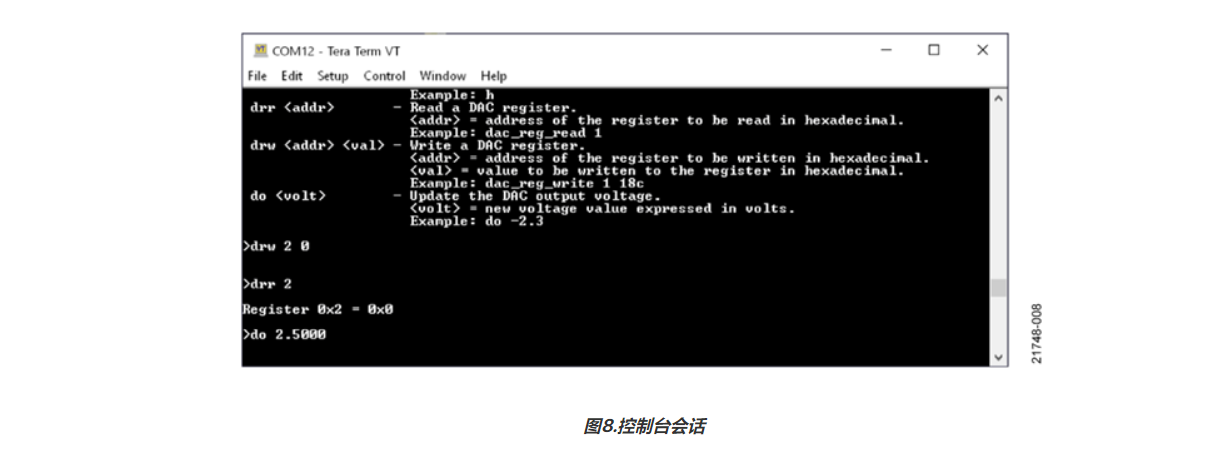

7、使用串行终端将CN-0531配置为单极性模式，并将输出电压设置为2.5 V。串行终端看起来应该像图8。

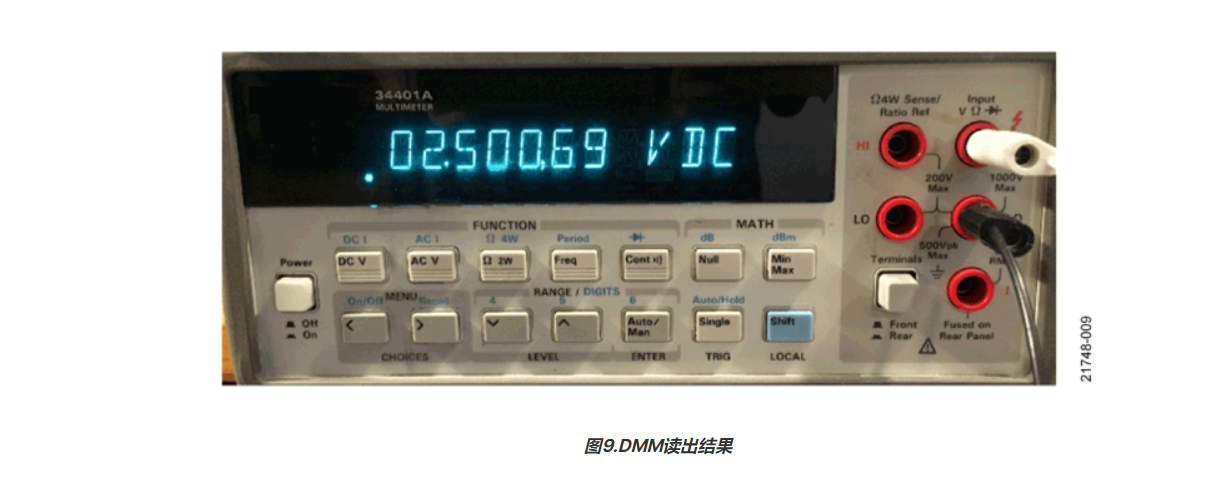

8、验证串行终端中设置的输出电压是否与图9中DMM所示的电压一致。
